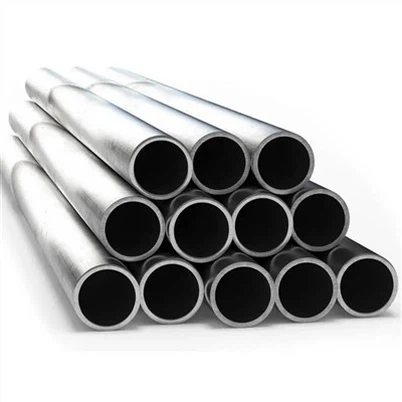

Hvad er SA 213 TP 316L materiale?
SA 213 TP 316L er en ASME/ASTM-specifikation for sømløse, lav-kulstof, 16Cr-12Ni-2Mo austenitisk rustfrit stålrør, der bruges i højtemperaturservice, især i kedler, overhedere og varmevekslere. Det giver overlegen korrosionsbestandighed, højtemperaturstabilitet op til 800-870 grader og forbedret immunitet over for sensibilisering under svejsning sammenlignet med standard 316.
SA 213 TP 316L rustfrit stålrørFremstillingsproces
ASME SA213 TP316L rustfri stålrør er primært fremstillet ved hjælp af sømløse processer (ekstrudering eller gennemboring) eller svejseprocesser og suppleres typisk med kold finish for at opfylde de præcise dimensionstolerancer, høj styrke og korrosionsbestandighed, der kræves til høje-tryk og høje-temperaturer. Fremstillingsprocessen omfatter støbning af råmaterialer, varmformning, opløsningsudglødning, bejdsning og koldbearbejdning (trækning/valsning), alt sammen med det formål at opnå specifikke krav til overfladefinish (f.eks. polering, BA-kvalitet).
Hvad er den kemiske sammensætning af SA 213 TP 316L?
ASME SA213 TP316L er et ultra-low-carbon, korrosions-bestandigt austenitisk rustfrit stål (UNS S31603) med en kemisk sammensætning bestående af 16-18% krom, 10-14% nikkel, 2-3% molybdæn, og 0,0% kulstof. Det omtales almindeligvis som "marine-kvalitet" rustfrit stål eller A4 rustfrit stål.
SA 213 TP 316L Krav til kemisk sammensætning
| Element | % efter masse |
|---|---|
| C | Mindre end eller lig med 0,035 |
| Mn | Mindre end eller lig med 2,00 |
| P | Mindre end eller lig med 0,045 |
| S | Mindre end eller lig med 0,030 |
| Si | Mindre end eller lig med 1,00 |
| Cr | 16.0-18.0 |
| Ni | 10.0-14.0 |
| Mo | 2.00-3.00 |
hvad er ASME SA213 TP316L trækstyrke?
ASME SA213 TP316L er et sømløst austenitisk rustfrit stålrør med en minimumstrækstyrke på 485 MPa (70 ksi) og en minimum flydespænding på 170-205 MPa.
| Træk- og hårdhedstest | Krav |
|---|---|
| Trækstyrke min. MPa [ksi] | 485 [70] |
| Udbyttestyrke min. MPa [ksi] | 170 [25] |
| Forlængelse i 2", min. % | 35 |
| Brinell Hårdhed max. HBW | 192 |
| Vickers Hårdhed max. HV | 200 |
| Rockwell hårdhed max. HRB | 90 |
Korrosionsbestandighed af ASME SA 213 TP 316L varmevekslerrør
ASME SA 213 TP 316L varmevekslerrør udviser enestående korrosionsbestandighed-tilskrevet deres sammensætning af 16-18% krom, 10-14% nikkel og 2-3% molybdæn-og demonstrerer enestående ydeevne, især til at modstå grubetæring, korrosion{1} og spændingskorrosion{1} revner. Desuden forhindrer de effektivt intergranulær korrosion under svejseprocessen.
ASME SA213 TP316L runde rør dimensioner
| Ydre diameter (OD) | OD i millimeter (mm) | Vægtykkelse (BWG) | Vægtykkelse (mm) | Teoretisk vægt ( kg/m ) |
| 1/2" | 12,70 mm | 18 BWG | 1,24 mm | 0.356 |
| 1/2" | 12,70 mm | 16 BWG | 1,65 mm | 0.457 |
| 5/8" | 15,88 mm | 18 BWG | 1,24 mm | 0.455 |
| 5/8" | 15,88 mm | 16 BWG | 1,65 mm | 0.588 |
| 3/4" | 19,05 mm | 18 BWG | 1,24 mm | 0.553 |
| 3/4" | 19,05 mm | 16 BWG | 1,65 mm | 0.720 |
| 3/4" | 19,05 mm | 14 BWG | 2,11 mm | 0.896 |
| 1" | 25,40 mm | 18 BWG | 1,24 mm | 0.751 |
| 1" | 25,40 mm | 16 BWG | 1,65 mm | 0.983 |
| 1" | 25,40 mm | 14 BWG | 2,11 mm | 1.232 |
| 1" | 25,40 mm | 12 BWG | 2,77 mm | 1.571 |
| 1-1/4" | 31,75 mm | 16 BWG | 1,65 mm | 1.245 |
| 1-1/2" | 38,10 mm | 14 BWG | 2,11 mm | 1.903 |
| 2" | 50,80 mm | 12 BWG | 2,77 mm | 3.335 |
Dimensionstolerancer (iht. ASTM A1016 / ASME SA1016)
SA213-rør skal overholde de generelle krav i SA1016. Disse tolerancer er afgørende for at sikre, at røret passer perfekt ind i rørpladen.
| Specificeret OD (tommer) | Angivet OD (mm) | Over (mm) | Under (mm) |
|
Mindre end eller lig med1.000" |
Mindre end eller lig med25,4 mm |
0,10 mm | 0,10 mm |
| >1.000" til Mindre end eller lig med1.500" | >25,4 til Mindre end eller lig med 38,1 mm | 0,15 mm | 0,15 mm |
| >1.500" til < 2.000" | >38,1 til < 50,8 mm | 0,20 mm | 0,20 mm |
|
Større end eller lig med2.000" til < 2.500" |
Større end eller lig med50,8 til < 63,5 mm |
0,25 mm | 0,25 mm |
BWG til mm konverteringsdiagram (reference)
| BWG måler | Tommerækvivalent | Millimeter (mm) |
| 10 BWG | 0.134" | 3,40 mm |
| 12 BWG | 0.109" | 2,77 mm |
| 14 BWG | 0.083" | 2,11 mm |
| 16 BWG | 0.065" | 1,65 mm |
| 18 BWG | 0.049" | 1,24 mm |
| 20 BWG | 0.035" | 0,89 mm |
Hvor bruges SA 213 TP316L?
ASME SA213 TP316L er et austenitisk rustfrit stålrør med lavt-kulstofindhold, der anvendes i vid udstrækning til høje-temperaturer og stærkt korrosive miljøer, især i elproduktion (kedler/overhedning), kemisk behandling, petrokemisk raffinering, farmaceutisk udstyr og marine/offshore-miljøer. Dens lave kulstofindhold øger modstanden mod svejsesensibilisering.
Materialetestning: ASTM A213 TP 316/316L rør kontrolleres af fagfolk for at sikre dens strenge kvalitet, før de endelig afsendes. Hårdhedstest, mekanisk test, positiv materialeidentifikation (PMI), intergranulær korrosionstest (IGC), afbrændingstest, udfladningstest osv. er nogle test udført på røret.
ASTM A213 Grade TP316L Rustfrit stål Sømløs Tube Emballage
Al forsendelsesdokumentation leveres for ASTM A213 Grade TP316L rustfrit stål sømløse rør levering fra mølle til kunde. Alle ASTM A213 Grade TP316L rustfri stål sømløse rør leveres med standard endekapper i begge ender. Specielle typer endestykker leveres, hvis kunden ønsker det. Forsendelsesmærker er fastgjort til hver trækasse, trækasse og bundtpakning.
